GCS低壓抽出式開關柜
抽出式開關柜
適用范圍：
適用于發電廠、變電所、石油、化工、冶金、紡織、高層建筑等低壓配電系統的動力、配電和電動機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配和控制之用。
產品詳情
GCS低壓抽出式開關柜適用于發電廠、變電所、石油、化工、冶金、紡織、高層建筑等低壓配電系統的動力、配電和電動機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配和控制之用。
在單機大容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。
具有分?jǐn)?、接通能力高、?dòng)熱穩定性好、電氣方案靈活，組合方便，結構新穎、防護等級高等特點，可以作為低壓抽出式開關柜的換代產品使用。目前，GCS抽出式開關柜已被電力用戶廣泛選用。符合IEC439《低壓成套開關設備和控制設備》GB7251《低壓成套開關設備》等標準要求。
二、環境條件
1、周圍空氣溫度不高于+40℃，不低于-5℃，24h內平均溫度不得高+35℃，超過時需根據實際情況降容運行。
2、周圍空氣相對濕度在高溫度為+40℃不能超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
3、海拔高度不超過2000M。
4、裝置安裝時與垂直的傾斜度不超過5%，且整組柜子排列相對平整。
5、裝置應安裝在無劇烈震動和沖擊以及無腐蝕性物質的場所。
6、本裝置適應于在以下溫度范圍內運輸和儲存：-25℃至+55℃，在短時間（24小時）內不超過+70℃。在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。
7、用戶有特殊要求時，可以和制造廠協商解決。

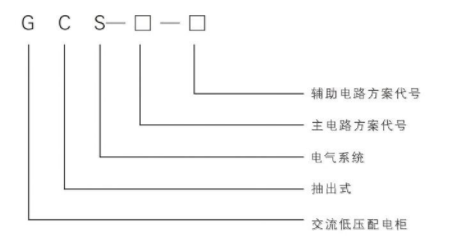

三、型號及含義
主構架上均有安裝模數孔E=20mm。裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。裝置將水平母線置于柜后，使電纜室上下均有出線通道。
A.抽屜層模數高為160mm，分為1/2單元、1單元、2單元、3單元四個尺寸系列，單元回路額定電流在400A及以下。
B.抽屜改變僅高度尺寸上變化，其寬度深度不變；相同功能單元的抽屜具有良好的互換性。
C.裝置的每柜內可以配置11個1單元的抽屜或22個1/2單元的抽屜。
D.抽屜進出線根據回路電流大小采用不同片數的同一規范片式接插件一般一片接插件≤200A。
E.1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。
F.單元抽屜與電纜室的轉接，按電流大小采用不同片數的同一規范片式接插件，一般一片接插件≤200A。
G.抽屜面板有合斷試驗抽出等位置的明顯標志，抽屜設有機械聯鎖裝置。
饋電柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜隔室內電纜的連接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又極大的方便了用戶對電纜的安裝與維修。
裝置的功能單元輔助接點對數一單元以上的為32對。1/2單元的為20對。能滿足自動化用戶和計算機接口的需要。
以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。
裝置按三相五線制和三相四線制設計，設計部門和用戶可方便地選用PE+N或PEN方式。
柜體的防護等級為IP30、IP40，可以按用戶需要選用。

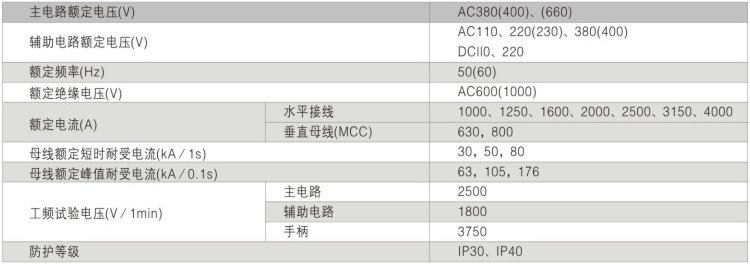

五、技術參數
1.主回路方案圖或主回路系統圖；
2.控制回路電氣原理圖，端子排列圖；
3.開關設備布置平面圖；
4.柜體顏色（如無要求按公司標準）；
5.柜內元件清單（包括元器件名稱、規格型號及數量）；
6.所需備品備件清單；
7.如有特殊要求請附詳細說明。
